8V19N490BBDGI是一款完全集成的FemtoClock? NG抖動衰減器和時鐘頻率合成器,設計用作無線基站無線電設備板的調理和頻率/相位管理的高性能時鐘解決方案。
該抖動衰減器主要包括以下特點:
支持JESD204B的高性能時鐘RF-PLL
針對低相位噪聲進行了優化:-150dBc/Hz (800kHz偏移;245.76MHz時鐘)
積分相位噪聲典型值為52fs RMS(12 khz至20MHz)
雙PLL架構
第一個PLL級內置外部VCXO,用于時鐘抖動衰減
第二個PLL內置飛秒NG PLL: 2949.12MHz
對于3932.16MHz:參見8V19N492-39
對于3686.4MHz:參見8V19N491-36
對于2457.6MHz:參見8V19N490-24和8V19N491-24
對于1966.08MHz:參見8V19N490-19
六個輸出通道,共19個輸出,組織為:
四個JESD204B通道(器件時鐘和SYSREF輸出),具有兩路、四路和六路輸出
一個時鐘通道有兩個輸出
一路VCXO輸出
可配置整數時鐘分頻器
支持的時鐘輸出頻率包括:2949.12、1474.56、983.04、491.52、245.76、122.88
低功耗LVPECL/LVDS輸出支持可配置的信號幅度、DC和交流耦合,以及LVPECL、LVDS線路端接技術
相位延遲電路:
時鐘相位延遲,256步,339ps,范圍0至86.466ns
獨立SYSREF相位延遲,8步169ps
額外的獨立SYSREF精密相位延遲,25ps步進
全局SYSREF信號延遲,256步,339ps,范圍0至86.466ns
具有四路輸入的冗余輸入時鐘架構,包括:
輸入活動監控
手動和自動、故障觸發時鐘選擇模式
優先級控制時鐘選擇
數字保持和無中斷開關
差分輸入接受LVDS和LVPECL信號
SYSREF產生模式包括JESD204B的內部和外部觸發模式
電源電壓:3.3V
SPI和控制I/O電壓:1.8V/3.3V(可選)

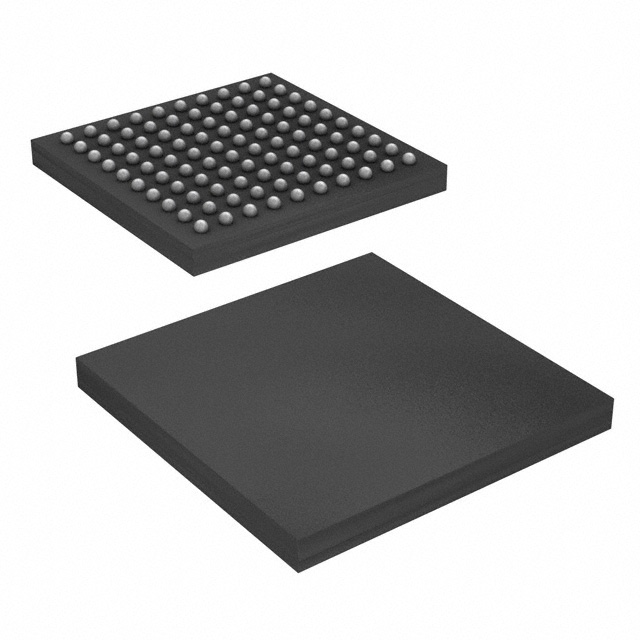

封裝:11mm x 11mm 100-CABGA
8V19N490BBDGI經過優化,可提供GSM、WCDMA、LTE和LTE-A無線電板實施所需的出色相位噪聲性能。8V19N490B支持JESD204B子類0和1時鐘。
典型應用
? 無線基礎設施應用:GSM、WCDMA、LTE、LTE-A
? 適用于抖動敏感型 ADC 和 DAC 電路的理想時鐘驅動器
? 低相位噪聲時鐘生成
? 以太網線卡
? 雷達和成像
? 儀器儀表和醫療
