商品名稱:柵極驅動器
品牌:Renesas
年份:25+

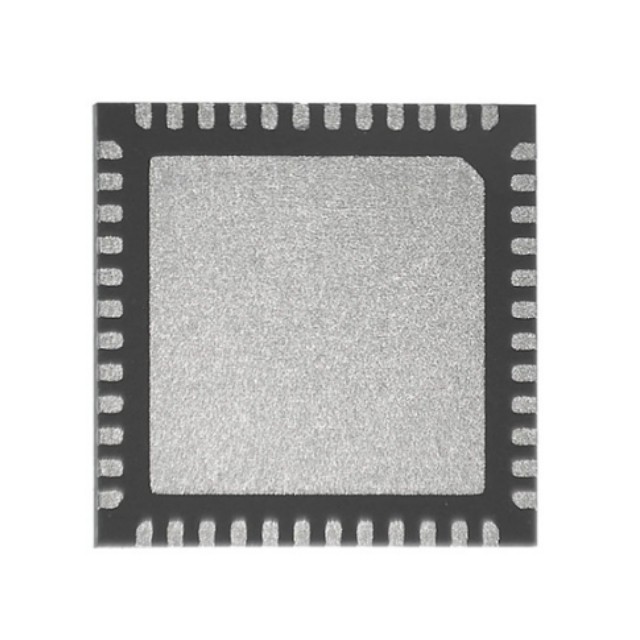

封裝:QFN-48
貨期:全新原裝
庫存數量:2000 件
RAA306012GNP 是一款智能柵極驅動器,適用于三相無刷直流 (BLDC) 電機應用。它集成了三個半橋柵極驅動器,能夠驅動多達三個 N 溝道 MOSFET 橋,支持 6V 至 65V 橋電壓。每個柵極驅動器均支持高達 0.64A 源電流和 1.28A 灌電流的峰值驅動電流,并具有可調驅動強度控制功能。自適應和可調節的死區時間可確保穩健性和靈活性。主動?xùn)艠O保持機制可防止米勒效應引起的交叉?zhèn)鲗?dǎo),進一步增強了穩健性。
RAA306012GNP 的特點
工作電源電壓:
橋接電壓:6V 至 65V(最大 78V,絕對值)
最大電壓 (VM):6V 至 60V(最大 65V abs)
工作環境溫度:-40 °C 至 125 °C
用于 BLDC 應用的三相柵極驅動器
開關頻率范圍高達 200kHz
峰值 0.64A/1.28A 源/漏電流,可通過 SPI 接口調節 16 種驅動強度
自適應可調死區時間
柵極驅動器配置靈活
三相 HI/LI 模式和三相 PWM 模式
輸入控制信號配置
支持半橋、全橋配置
完全集成的電源架構
兩個 VCC LDO 可實現睡眠模式低 IQ
500mA 降壓開關穩壓器產生驅動電壓(5V 至 15V 可調)
用于 MCU 電源的 100mA 可調輸出 LDO(3.3V 至 5V 可調)
三個精確的差分放大器
四級感應增益設置
支持上電期間和實時直流偏移校準
用于無傳感器電機驅動的 BEMF 檢測放大器
用于霍爾傳感器電機驅動的三個比較器
集成保護功能
7mm x 7mm 48 Ld QFN 封裝(0.5mm 間距)
RAA306012GNP 的應用
充電式真空吸塵器
充電式吹葉機
充電式電動工具
戶外電動設備
吸塵器
風扇
泵
機器人
醫療設備
工業電機驅動器
