AD9528BCPZ是(ADI)推出的JESD204B/JESD204C時鐘發生器 ,采用 LFCSP-72 封裝,支持多器件同步。以下是其核心特性:
14路輸出,可配置為HSTL或LVDS
最大輸出頻率
6路輸出高達1.25 GHz
8路輸出高達1 GHz
取決于壓控晶體振蕩器(VCXO)頻率精度(啟動頻率精度:<±100 ppm)
每路輸出均提供專用的8位分頻器
粗調延遲: 63個步長為RF VCO分頻器輸出頻率一半的步進,不受抖動影響
微調延遲: 15個步進,分辨率為31 ps
典型輸出間偏斜: 20 ps
針對奇數分頻器設置提供占空比校正
輸出12和輸出13,上電時VCXO輸出
絕對輸出抖動: <160 fS(122.88 MHz時)
12 kHz至20 MHz積分范圍
數字鎖頻檢測
SPI和I2C兼容型串行控制端口
雙PLL架構
PLL1
利用外部VCXO實現參考輸入時鐘清零
鑒相器速率:最高110 MHz
冗余參考輸入
自動和手動參考切換模式
恢復式和非恢復式切換
保持模式支持參考丟失檢測
VCXO提供的低噪聲LVDS/HSTL輸出可用于射頻/中頻(RF/IF)頻率合成器
PLL2
鑒相器速率:最高275 MHz
集成低噪聲VCO
詳情

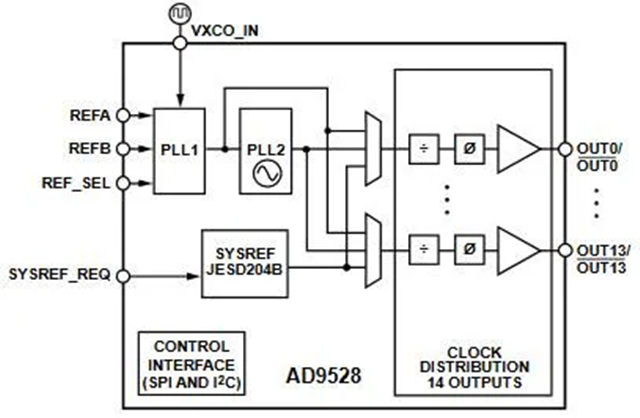

AD9528BCPZ是一款雙級PLL,集成JESD204B/JESD204C SYSREF發生器,可用于多器件同步。第一級鎖相環(PLL) (PLL1)通過減少系統時鐘的抖動,從而實現輸入基準電壓調理。第二級PLL (PLL2)提供高頻時鐘,可實現來自時鐘輸出驅動器的較低積分抖動以及較低寬帶噪聲。外部VCXO提供PLL2所需的低噪聲基準電壓,以滿足苛刻的相位噪聲和抖動要求,實現可以接受的性能。片內VCO的調諧頻率范圍為3.450 GHz至4.025 GHz。集成的SYSREF發生器輸出單次、N次或連續信號,并與PLL1和PLL2輸出同步,以便對齊多個器件的時間。
AD9528BCPZ產生最高頻率為1.25 GHz的六路輸出(輸出0至輸出3、輸出12和輸出13),以及最大頻率高達1 GHz的八路輸出。每一路輸出均可配置為直接從PLL1、PLL2或內部SYSREF發生器輸出。14路輸出通道的每一路都包含一個帶數字相位粗調功能的分頻器,以及一個模擬微調相位延遲模塊,允許全部14路輸出具有時序對齊的高度靈活性。AD9528BCPZ還可用作靈活的雙通道輸入緩沖器,以便實現14路器件時鐘和/或SYSREF信號的分配。啟動時,AD9528BCPZ直接向輸出12和輸出13發送VCXO信號,用作啟動就緒時鐘。
典型應用
高性能無線收發器
LTE和多載波GSM基站
無線和寬帶基礎設施
醫療儀器
為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘;支持JESD204B/JESD204C
低抖動、低相位噪聲時鐘分配
自動測試設備(ATE)和高性能儀器儀表
基本參數
產品:AD9528BCPZ
PLL:帶旁路
輸入:CMOS,HSTL,LVDS
輸出:HSTL,LVDS
電路數:1
比率 - 輸入:輸出:2:14
差分 - 輸入:輸出:是/是
頻率 - 最大值:1.25GHz
分頻器/倍頻器:是/無
電壓 - 供電:3.135V ~ 3.465V
工作溫度:-40°C ~ 85°C
安裝類型:表面貼裝型
器件封裝:72-LFCSP-VQ(10x10)
