MP8853GQ是一款高效率同步降壓變換器，采用 I2C 接口，支持動態調整輸出電壓和電流保護參數。其核心特性包括：

2.85V 至 18V 寬工作輸入電壓 (VIN) 范圍

4A 連續輸出電流 (IOUT)

1% 內部參考精度

通過I2C 可在 0.6V 至 1.108V范圍內配置參考電壓 (VREF) ，步長為 4mV，并具有斜率控制

默認強制脈寬調制 (PWM) 模式

通過 I2C可選擇脈沖頻率調制 (PFM)/PWM 模式

通過 I2C可調整開關頻率 (fSW) 和電流限制

16 個可選 I2C地址

內部軟啟動 (SS)

開漏電源正常 (PG) 指示

輸出過壓保護 (OVP)

打嗝/閉鎖模式過流保護 (OCP)

通過FB 引腳可在 0.6V 至 5.5V 之間調節輸出電壓 (VOUT)

采用 QFN-14 (3mmx3mm) 封裝

采用 MPS MPL-AL 系列電感可優化性能

簡介

MP8853GQ是一款帶 I2C控制接口的高頻、同步、整流、降壓開關模式變換器。它提供了一種全集成解決方案，可實現高達 4A 的連續輸出電流 (IOUT)，并在寬輸入電壓 (VIN) 電源范圍內具有出色的負載和線性調整率。

MP8853GQ的輸出電壓 (VOUT) 可通過 I2C串行接口實時控制。參考電壓 (VREF) 也可在 0.6V 至 1.108V 之間以4mV的步長進行調節。此外，VOUT 斜率、開關頻率 (fSW)、電流限制、打嗝/閉鎖保護、使能 (EN) 和節能模式 (PSM) 也可通過 I2C接口進行選擇。

MP8853GQ采用恒定導通時間 (COT) 控制以提供快速瞬態響應，并通過開漏電源正常 (PG) 引腳指示 VOUT 是否在標稱范圍內。其全面的保護功能包括過壓保護 (OVP)、過流保護 (OCP) 和過溫關斷保護。

MP8853GQ采用 QFN-14（3mmx3mm）封裝。

基本參數

產品類型：開關穩壓器

拓?fù)浣Y(jié)構：Buck

輸出電壓：600 mV to 5.5 V

輸出電流：4 A

輸出端數量：1 Output

輸入電壓 - 最小值：2.85 V

輸入電壓 - 最大值：18 V

靜態電流：1.6 mA

開關頻率：400 kHz to 600 kHz

最小工作溫度：- 40 C

最大工作溫度：+ 125 C

安裝風格：SMD/SMT

封裝 / 箱體：QFN-14

開發套件：EVL8853-Q-00A

負載調節：3 %

關閉：Shutdown

電源電壓-最小：2.85 V

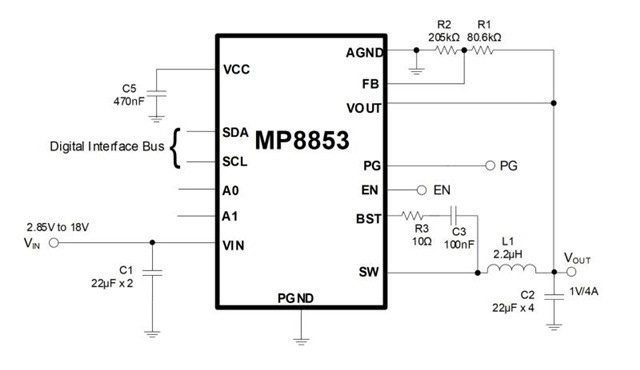

典型應用

MP8853GQ芯片常用于需要?jiǎng)討B(tài)電壓調節的工業設備、消費電子及通信基礎設施中，例如 PoE 供電系統、 USB充電模塊 等。
