深圳市明佳达电子出售及回收TI/德州仪器 DRV8353RHRGZR 无刷直流 (BLDC) 三相智能栅极驱动器。
产品简介

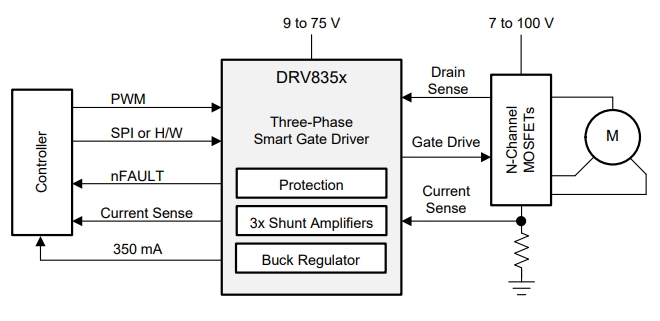

DRV8353RHRGZR器件是一款高度集成的栅极驱动器，适用于三相无刷直流 (BLDC) 电机 应用标准。这些应用包括 BLDC 电机的场定向控制 (FOC)、正弦电流控制和梯形电流控制。该器件提供了可选的集成式分流放大器以支持不同的电机控制方案，还提供了降压稳压器，以为栅极驱动器或外部控制器供电。
DRV835x采用智能栅极驱动 (SGD) 架构减少MOSFET换速率控制和保护电路通常所需的外部组件的数量。SGD架构还可优化死区时间以避免击穿问题，通过MOSFET转换率控制灵活降低电磁干扰 (EMI)，以及通过VGS监视器防止出现栅极短路情况。强栅极下拉电路帮助避免出现不想要的dV/dt寄生栅极打开事件。
特性
• 9V 至 100V 三半桥栅极驱动器
– 可选的集成降压稳压器
– 可选的三个低侧电流分流放大器
• 智能栅极驱动架构
– 可调转换率控制，可实现优异的 EMI 性能
– VGS 握手和最小死区时间插入，可避免发生击穿
– 50mA 至 1A 峰值拉电流
– 100mA 至 2A 峰值灌电流
– 通过强下拉能力减小 dV/dt
• 集成栅极驱动器电源
– 高侧倍增电荷泵可实现 100% PWM 占空比控制
– 低侧线性稳压器
• 集成 LM5008A 降压稳压器
– 6V 至 95V 工作电压范围
– 2.5V 至 75V、350mA 输出能力
• 集成三个电流分流放大器
– 可调增益（5、10、20、40 V/V）
– 双向或单向支持
• 6x、3x、1x 和独立 PWM 模式
– 支持 120° 有传感器运行
• 提供 SPI 或硬件接口
• 低功耗睡眠模式（VVM = 48V 时为 20µA）
• 集成式保护 特性
– VM 欠压锁定 (UVLO)
– 栅极驱动电源欠压 (GDUV)
– MOSFET VDS 过流保护 (OCP)
– MOSFET 击穿保护
– 栅极驱动器故障 (GDF)
– 热警告和热关断 (OTW/OTSD)
– 故障状态指示器 (nFAULT)
应用
• 三相无刷直流 (BLDC) 电机模块
• 风扇、风机和泵
• 电动自行车、电动踏板车和电动汽车
• 电动和园艺工具、割草机
• 无人机、机器人和遥控玩具
• 工厂自动化和纺织机
