商品名稱:鎖相環 - PLL
品牌:TI
年份:25+

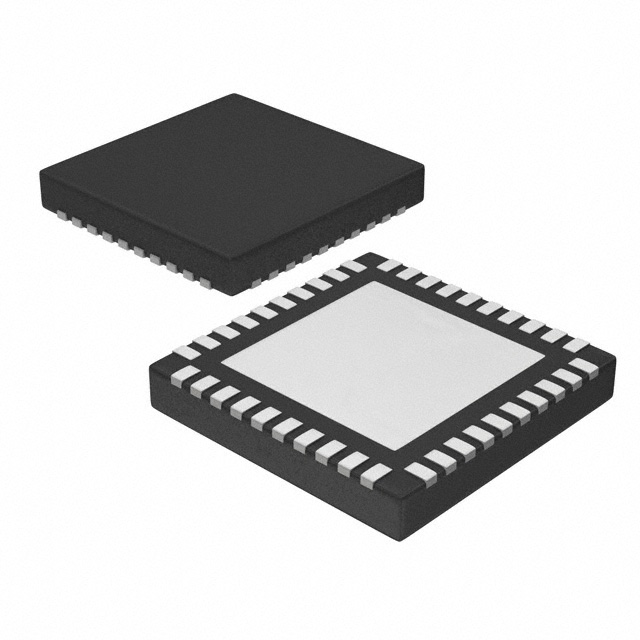

封裝:VQFN-40
貨期:全新原裝
庫存數量:2000 件
LMX1205RHAR 具備高頻處理能力,極低抖動以及可編程時鐘輸入和輸出延遲,使其成為實現高精度、高頻數據轉換器時鐘信號的理想選擇,且不會降低信噪比。該器件的四個高頻時鐘輸出和額外的 LOGICLK 輸出(具有更寬的分頻范圍)均與 SYSREF 輸出時鐘信號配對。對于JESD204B/C接口,SYSREF信號可由內部生成,也可作為輸入信號傳入并重新時鐘到設備時鐘。高頻時鐘輸入路徑及各獨立時鐘輸出路徑上的無噪聲延遲調整,確保多通道系統中時鐘的低偏移。對于數據轉換器時鐘應用,時鐘抖動需小于數據轉換器的孔徑抖動。在需要為四個以上數據轉換器提供時鐘的應用中,可通過多個設備開發多種級聯架構,以分配所有所需的高頻時鐘和SYSREF信號。該設備與超低噪聲參考時鐘源結合使用,是為數據轉換器提供時鐘的典范選擇,尤其在采樣頻率超過3GHz時。
LMX1205RHAR的特點
輸出頻率:300MHz至12.8GHz
無噪聲可調輸入延遲,最大60ps,分辨率1.1ps
獨立可調輸出延遲,最大55ps,分辨率0.9ps
超低噪聲
噪聲地板:6GHz輸出時為–159dBc/Hz
加性抖動(DC至fCLK):36fs
加性抖動(100Hz至100MHz):10fs
四個高頻時鐘,每個均配有對應的SYSREF輸出
共享分頻器:1(旁路)、2、3、4、5、6、7和8
共享可編程乘法器:x2、x3、x4、x5、x6、x7和x8
LOGICLK輸出及對應的SYSREF輸出
獨立的分頻銀行
1、2、4預分頻器
1(旁路)、2、…、1023后分頻器
第二個邏輯時鐘選項,帶額外分頻器1、2、4和8
六個可編程輸出功率級別
同步SYSREF時鐘輸出
在12.8GHz下,508個延遲步進調整,每個小于2.5ps
發生器、重復器和重復器重新定時模式
SYSREFREQ引腳的窗口功能以優化定時
SYNC功能適用于所有分頻器和多個設備
工作電壓:2.5V
工作溫度:–40oC至+85oC
LMX1205RHAR的應用
? 測試與測量:
– 示波器
– 無線設備測試儀
– 寬帶數字化儀
? 航空航天與國防:
– 雷達
– 電子戰
– 尋的器前端
– 彈藥
– 相控陣天線/波束成形
? 通用應用:
– 數據轉換器時鐘
– 時鐘緩沖器分配/分頻
