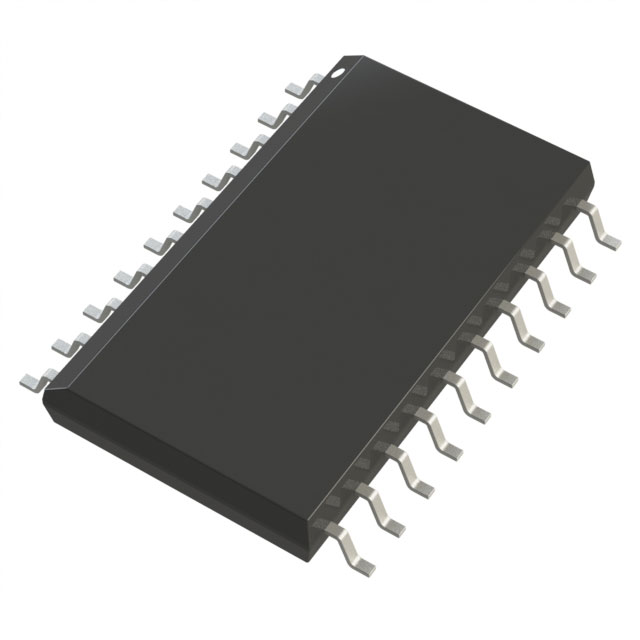

ADN4656BRWZ 是信號隔離型低壓差分信號 (LVDS) 緩沖器，工作速率高達 1.1 Gbps，抖動低。這些器件集成了 Analog Devices 公司的 iCoupler? 技術，針對高速運行進行了增強，為符合 TIA/EIA-644-A 標準的 LVDS 驅動器和接收器提供電隔離。這種集成實現了 LVDS 信號鏈的即插即用隔離。

ADN4656BRWZ 的特點

5 kV rms 和 3.75 kV rms LVDS 隔離器

符合 TIA/EIA-644-A LVDS 標準

多種雙通道配置

任何數據速率高達 1.1 Gbps 的低抖動開關

4 ns 典型傳播延遲

2. 6 ps rms 典型隨機抖動，均方根

1.1 Gbps 時 90 ps 典型峰峰值總抖動

2.5 V 或 3.3 V 電源

-75 dBc 電源紋波抑制，相位雜散電平

抗閃爍

±8 kV IEC 61000-4-2 ESD 跨隔離屏障保護

高共模瞬態抗擾度： >25 kV/μs

通過 EN 55022 B 類輻射發射限制（1.1 Gbps PRBS）

安全和監管認證（20 引線 SOIC_W 封裝）

UL（待定）： 1 分鐘 5000 V rms，符合 UL 1577

CSA 組件驗收通知 5A（待定）

VDE 合格證書（待定）

DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12

VIORM = 424 VPEAK

開路、短路和終止輸入條件下的故障安全輸出高電平

工作溫度范圍： -40°C 至 +125°C

7.8 mm 最小爬電和間隙

ADN4656BRWZ 的應用

隔離視頻和成像數據

模擬前端隔離

數據平面隔離

隔離高速時鐘和數據鏈路
