商品名稱:TPS61170QDRVRQ1
數據手冊:TPS61170QDRVRQ1.pdf
品牌:TI
年份:23+

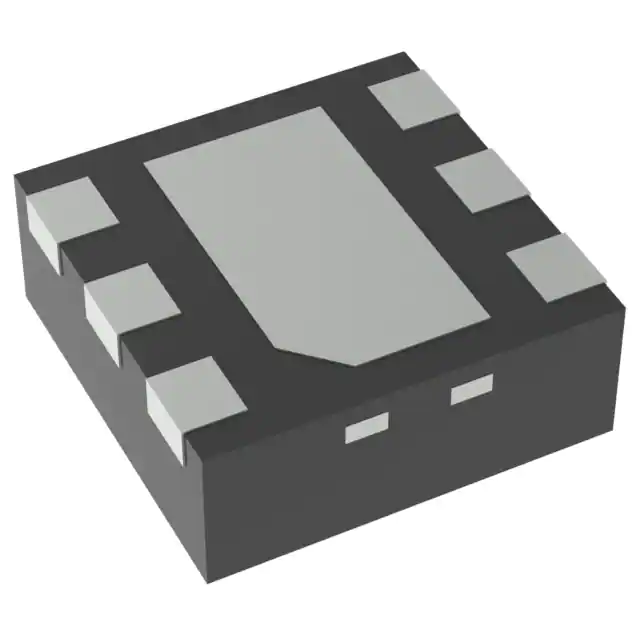

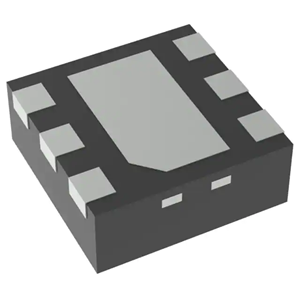

封裝:WSON-6
貨期:全新原裝
庫存數量:33000 件
TPS61170-Q1 是一款集成 1.2A/40V 功率金屬氧化物半導體場效應晶體管 (MOSFET) 的單片高壓開關穩壓器。該器件可配置為多種標準開關穩壓器拓撲,包括升壓和 SEPIC。該器件通過其寬輸入電壓范圍 支持 需要由多節電池或經穩壓的 5V/12V 電源軌提供輸電壓的應用。
TPS61170-Q1 的工作開關頻率為 1.2MHz,允許使用薄型電感和低值陶瓷輸入和輸出電容。外部回路補償組件支持用戶靈活優化回路補償和瞬態響應。此器件內置保護 特性,例如逐脈沖過流限制、軟啟動和熱關斷。
FB 引腳可調節為基準電壓1.229V。該基準電壓可使用通過 CTRL 引腳連接的單線制數字接口(EasyScale協議)進行降低。另外,也可將一路脈寬調制 (PWM) 信號施加于 CTRL 引腳。該信號的占空比可按比例降低反饋基準電壓。
TPS61170-Q1 采用 6 引腳 2mm × 2mm SON 封裝,適用于緊湊型電源解決方案。
特征
適用于汽車電子應用
3V 至 18V 輸入電壓范圍
輸入電壓最高可達 38V
1.2A 集成開關
1.2MHz 固定開關頻率
由 5V 輸入電壓供電時,300mA 對應的輸出電壓為 12V,150mA 對應的輸出電壓為 24V(典型值)
效率高達 93%
輸出電壓重編程
輕載條件下輸出調節可跳過開關周期
內置軟啟動
6 引腳,2mm × 2mm 小外形尺寸無引線 (SON) 封裝
應用范圍
混合動力汽車 (HEV) 和電動汽車 (EV) 充電器系統
高級駕駛員輔助系統 (ADAS)
