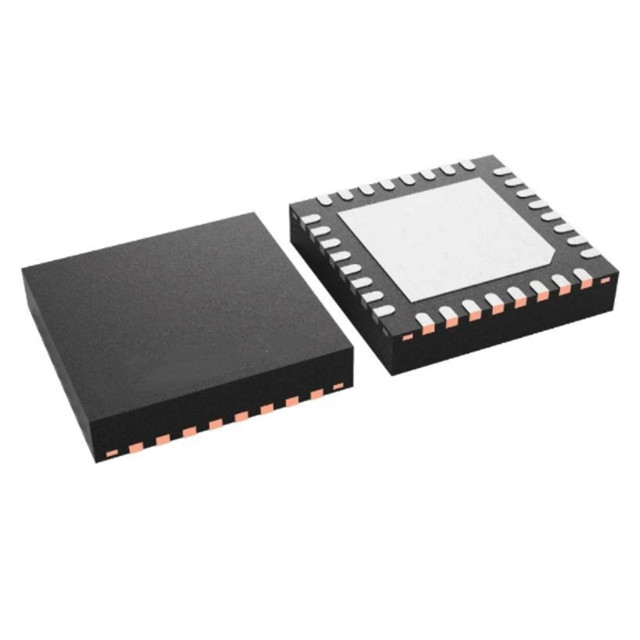

ADS125H02IRHBR 是一款 ±20V 輸入、24 位、Δ-Σ 模數轉換器 (ADC)。該 ADC 配備 低噪聲可編程增益放大器 (PGA)、內部基準電壓、時鐘振蕩器和信號或基準電壓超范圍監控器。

與分立的解決方案相比，該產品將一個寬輸入電壓范圍、±18V PGA 和 ADC 集成到單個封裝中，可將電路板面積減小最多 50%。

特性

? ±20V 輸入、24 位 Δ-Σ ADC

? 可編程數據速率：2.5SPS 至 40000SPS

? 高壓高阻抗 PGA：

– 差分輸入范圍：高達 ±20V

– 可編程增益：0.125 至 128

– 共模輸入電壓：高達 ±15.5V

– 輸入阻抗：1GΩ（最小值）

? 高性能 ADC：

– 輸入噪聲：45nVRMS (20SPS)

– CMRR：105dB

– 在 50Hz、60Hz 下的常規模式抑制：95dB

– 溫漂：5nV/°C

– 增益漂移：1ppm/°C

– 積分非線性 (INL)：2ppm

? 集成 特性 和診斷功能：

– 2.5V 基準：3ppm/°C 漂移

– 時鐘振蕩器：2.5% 誤差（最大值）

– 激勵電流源

– GPIO 可驅動外部多路復用器

– 信號和基準電壓監控器

– 循環冗余校驗 (CRC)

? 電源：

– AVDD：4.75V 至 5.25V

– DVDD：2.7V 至 5.25V

– HVDD：±5V 至 ±18V

? 工作溫度：–40°C 至 +125°C

? 5mm × 5mm VQFN 封裝

應用

? PLC 模擬輸入模塊：

– 電壓（例如 ±10V 或 0V 至 5V）

– 電流（例如 4mA 至 20mA，具有分流器）

– 溫度（例如 RTD、熱電偶）

? 測試和測量：

– 高共模電壓輸入

– 電池測試

– 高側電流測量
