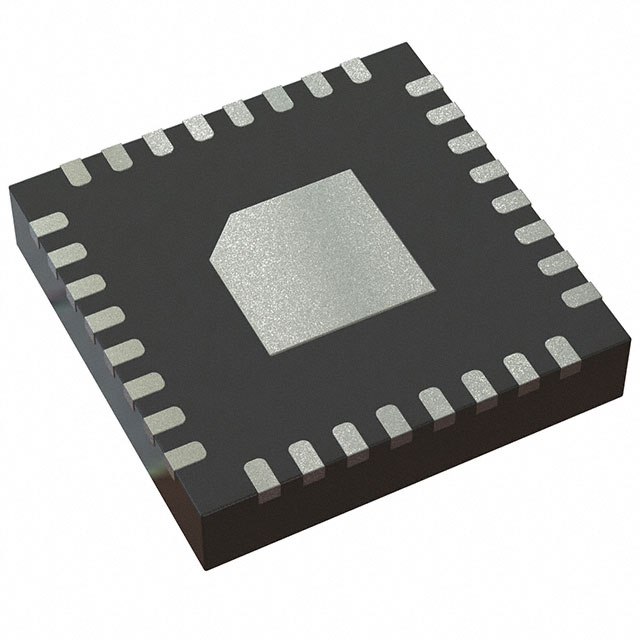

DRV8702DQRHBRQ1是一款小型半橋柵極驅動器，它使用兩個外部 N 通道 MOSFET，旨在驅動單向刷式直流電機或電磁閥負載。通過 PWM 接口，可輕松連接到控制器電路。內部傳感放大器提供可調的電流控制。集成的電荷泵可提供 100% 占空比支持，而且可用于驅動外部反向電池開關。獨立半橋模式支持半橋共享，能夠以具有成本效益的方式順序控制多個直流電機。這款柵極驅動器內置有相應的電路，能夠使用關斷時間固定的 PWM 電流斬波來調節繞組電流。

產品屬性

工作電源電壓: 5.5 V to 45 V

輸出電流: 30 mA

工作電源電流: 7.5 mA

最小工作溫度: - 40 C

最大工作溫度: + 125 C

工作頻率: 100 kHz

電機類型 - AC，DC：有刷直流

功能：驅動器 - 全集成，控制和功率級

輸出配置：半橋（2）

接口：PWM

技術：功率 MOSFET

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：表面貼裝，可潤濕側翼

封裝/外殼：32-VFQFN 裸露焊盤

供應商器件封裝：32-VQFN（5x5）

應用

? 燃油泵

? 單向有刷直流電機

? 繼電器或螺線管

? 單極負載
